後期固定ライト換装 配線作業
03 配線作業
リトラクタブルライト配線の確認
  1. リトラクタブルライトの車両はロービームとハイビームがひとつのカプラーでヘッドライトに接続されていますが、 後期型の固定ライトはロービームとハイビームのカプラが独立しているのでバルブに合わせて加工する必要があります。
    ポジションライトとターンシグナルライトはリトラクタブルライト用のコネクタがそのまま使用できるので、ヘッドライト用のカプラのみを準備すれば換装ができます。

リトラクタブルライト本体につながる281381のカプラーは3Pですが、 手前にあるリトラクタブルライトの開閉動作に関わるものなどが含まれた1020の14Pカプラー(内12Pを使用)は、固定ライトには不要な配線が大量にあります。
簡単に済ませるなら281381のカプラー部分だけを加工すればよいのですが、 リトラクタブルライトに戻す予定がないなら、できるだけ不要な配線を撤去して綺麗に整理したいところです。

NSX 前期理トラクタブルヘッドライト 配線図 ポジションライト ターンシグナルライト
必要部品調達

ヘッドライト用のカプラを準備

HID仕様の後期型固定ライトを純正の灯火類のまま使用する場合、ロービームがバラストに接続する090型2極カプラ、ハイビームはハロゲンのHB3用カプラになります。
通常はこれだけを準備すればよいのですが、換装のついでに不要な配線を撤去して整理することにしました。

リトラクタブルライトの車両は、ポジションライトとターンシグナルライトがヘッドライトから離れた場所にありますが、固定ライトの場合は全てヘッドライトの内部に収納されるので、それらの配線もひとつのカプラーにまとめます。
全ての灯火類に必要な配線は片側で7本ありますが、ポジションライトのターンシグナルライトのアース線をヘッドライト側で二股にすることで6本に整理しました。

配線コムopen_in_newで購入したカプラー類
メーカー 型番 部品名 単価 数量価格
住友電装6P090WP-HW-M-tr 090型6極HW防水Mコネクタのみ[灰色] 495 2
住友電装6P090WP-HW-F-tr 090型6極HW防水Fコネクタのみ[灰色] 495 2
住友電装2P090WP-HW-F-tr 090型2極HW防水Fコネクタのみ[灰色] 440 2
住友電装M090WP-HM-HW-MT-wr090型HM-HW-MT防水シリ ーズMターミナルのみ 25 12
住友電装F090WP-HM-HW-MT-wr090型HM-HW-MT防水シリ ーズFターミナルのみ 25 16
住友電装WS7165-0118HW 090HWワイヤシール青色Sタイプ(外径1.5-2.0mm電線用)24 28
住友電装HB3-F-tr HB3バルブ2極 363 2
住友電装F-HB3-HB4-wr HB3・HB4用メス端子 85 4
住友電装WS-HB3-HB4 HB3・HB4用58防水シリーズワイヤーシール[赤茶色] 77 4
合計金額

価格は2014年02月時点

配線作業
NSX 後期型固定ライト 換装用ハーネス

後期型固定ライト換装用ハーネス

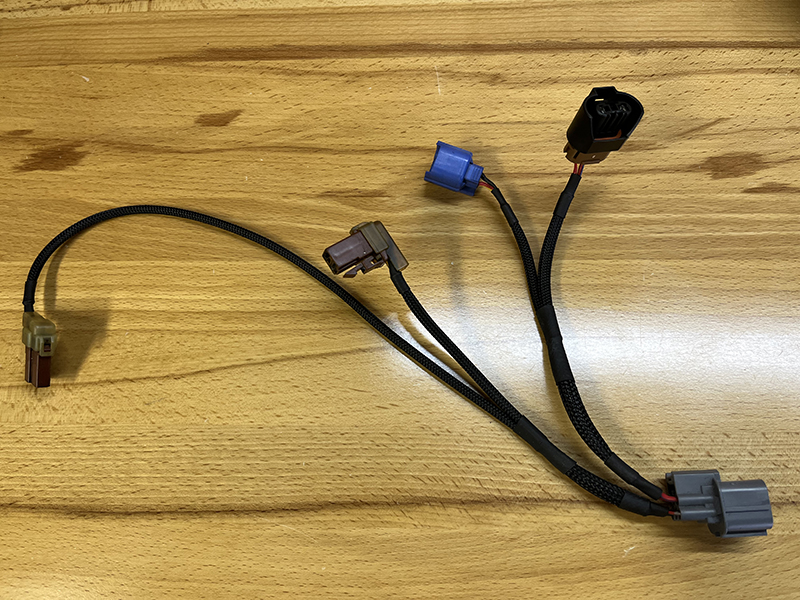

  1. 自作した灯火類統合ハーネス。
    ポジションライトとターンシグナルライトはリトラクタブルライト用コネクタをそのまま使用。ロービームとハイビームは購入したカプラを組み込みました。
  2. 車体側の6Pコネクタ。
    リトラクタブルライト関連の不要な配線を撤去して14Pカプラから6Pカプラに変更しました。

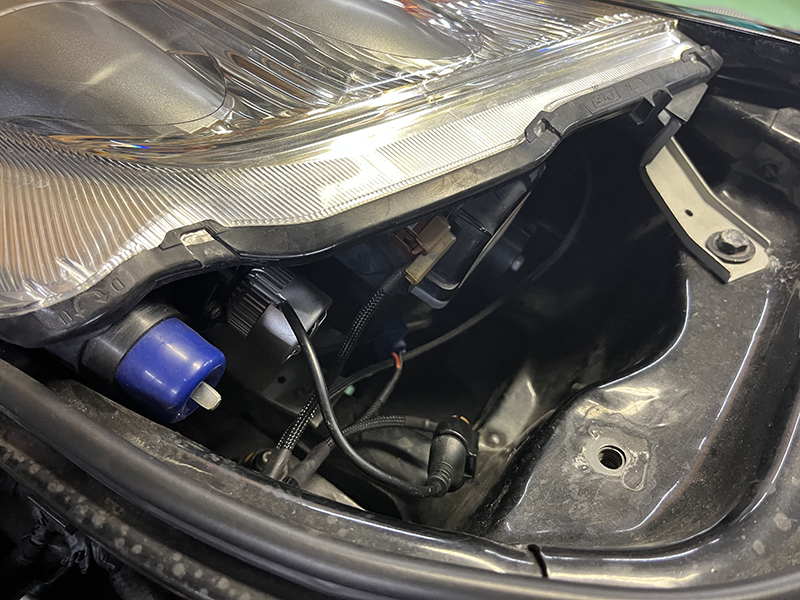

  3. ヘッドライト本体との接続部。
    もともと純正バルブに合わせてハーネスを製作していたため、LEDバルブに付属する短い変換コネクタケーブルが余分になり、取り回しが少し増えました。
NSX 後期型固定ライト 換装用ハーネス 車体側6Pコネクタ

後期型固定ライト換装用ハーネス 車体側コネクタ

NSX 後期型固定ライト 換装用ハーネス 灯火類に取り付け完了

後期型固定ライト換装用ハーネス ヘッドライト側接続部
